Quelques informations sur le matériel utilisé par le Kronos 2.


NB : informations non exhaustives !



Carte-mère


La carte-mère est une version spéciale Korg du modèle IMB-140D Plus de chez ASRock pour processeur Atom D2550/N2600/N2800 avec chipset Intel NM10 Express, qui est un modèle industriel destiné aux points de vente et aux kiosques électroniques en raison d'un faible encombrement de 15,75 x 15,75 cm, mais surtout de la présence de 5 ports COM ancienne génération de type RS232/442/485, même si la version OEM Korg est dépourvue de certains éléments d'entrée/sortie. La carte-mère est munie de deux emplacements mémoire de type « So-DIMM DDR3-1066 » et supporte un maximum de 4 Go. Notez que cette carte-mère utilise le même format SATA2 que la carte-mère du Kronos et du Kronos X (ce qui veut dire qu'un disque SSD de 3.0 Gb/s fera parfaitement l'affaire). Comme les cartes-mères du Kronos et du Kronos X, ce modèle est dépourvu de puce WiFi, ce qui est dommage car cela aurait bien facilité les choses que de ne pas à avoir à ouvrir le Kronos pour y rajouter le WiFi (voir la section Le Nez sosu l'capot du menu Didacticiels).

Photo de la carte-mère vendue par ASRock

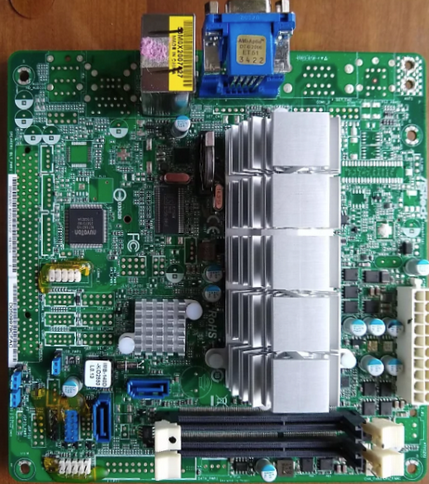

Photo de la carte-mère vendue à Korg




Attention : ne pas effectuer de mise à jour de la BIOS de la carte-mère du K
ronos !


Cliquez sur les icônes PDF pour télécharger les données techniques.


 Caractéristiques techniques




Processeur


Le processeur installé sur la carte-mère Intel est le modèle ATOM D2550 1.86 GHz Dual Core. Voir le site Intel pour obtenir l'ensemble de caractéristiques techniques (icône d'URL ci-dessous)



Ce processeur consomme encore moins que la version du Kronos X avec seulement 10 Watts.

 Caractéristiques techniques




Ventilateur

Le ventilateur utilisé pour assurer la circulation de l'air est le modèle
Quick Flow DC Series - RDM6025S. Voir la section didacticiel sur le remplacement de ce ventilateur par un modèle plus silencieux.



Les caractéristiques techniques sont :

Taille : 60 x 60 x 25 mm

VDC = 12V (6V au démarrage
)
Courant nominal
= 0.10A
Vitesse de rotation
= 3000 tr/mn
Débit d'air
= 14,10 CFM (0,399 CMM)
Pression statique
= 2,42
Niveau de bruit
= 22,71 dBA
Poids
= 62 g

Cliquez sur l'icône PDF pour télécharger les caractéristiques techniques.




Alimentation

L'alimentation est assurée par le bloc ENO-1612-K de chez Electronics Enhance.



Format mini-ITX, 120 W de puissance, alimentation universelle
115 - 230 V. AC.

Cliquez sur l'icône PDF pour télécharger les caractéristiques techniques.




Mémoire

Le Kronos 2 étant livré avec le maximum de RAM utilisable, les données fournies ici ne serviront que si vous deviez changer le module en raison d'une défaillance.

Le Kronos 2 possède un type de mémoire similaire au Kronos X. Il s'agit d'une barrette SO-DIMM à 204 broches, comme illustré ci-dessous.

En sortie usine, le Kronos 2 est équipé d'un module de 4 Go, qui permet d'utiliser le maximum adressable de 3 Go par le système d'exploitation Linux 32-bit, ce dernier en configuration 'custom' pour le Kronos.

La carte-mère Asus accepte un maximum de 4 Go.
Le type de barrette SO-DIMM requis est DDR3 1066 MHz, non-ECC et avec SPD (serial presence detect) minimum, donc les modules DDR3 ultérieurs type 1333 MHz et 1600 MHz (module sur la photo) peuvent convenir en remplacement puisqu'ils sont rétro-compatibles. Les modules du Kronos ne sont pas compatibles puisque de type DDR2.

Le module utilisé avec le KRONOS 2 en configuration usine provient de chez SanMax Technologies (également vendus sous la marque Hynix), comme illustré ci-dessous (photo Enigmahack
). La référence est PC3-12800S-11-12-B3 pour le modèle 4 Go.





Disque dur

Le disque dur est de type Solid State Drive (SSD), modèle
THNSNB030GBSJ de 62 Go de chez Toshiba, inchangé depuis le Kronos X.

Les données techniques sont : boîtier format SATA 2,5 pouces, interface de type 3 Go par seconde avec transfert mémoire de 180 Mo en lecture et de 50 Mo en écriture. Compatible avec les normes ATA-8 ACS2 et Serial ATA révision 2.6.

Toshiba fabrique également ce modèle de disque dur SSD au format 30 Go (
THNSNB030GBSJ), utilisé avec le KRONOS, et 128 Go (THNSNB128GBSJ).



Notez que, comme la carte-mère est au format SATA2 à 3.0 Gb/s, il ne servira à rien d'utiliser un disque dur SSD de type SATA3 à 6.0 Gb/s en cas de remplacement du disque dur par un modèle plus volumineux. Autant économiser en prenant un SSD SATA2.

Ajout ultérieur : bien sûr, plus on avance dans le temps, moins il est possible de trouver des version SATA2 à l'achat.


Cliquez sur l'icône PDF pour télécharger les caractéristiques techniques.




Écran et interface tactile

L'écran est le modèle
UMSH-8240MD-T de chez United Radiant Technology Corporation avec interface tactile en option. La taille est de 800 x 600. L'inteface tactile est le modèle NC01151-T001, inchangé depuis le Kronos.

Interface : MCU
Contraste : 500
Luminosité (cd/m2) : 250



Cliquez sur l'icône PDF pour télécharger les caractéristiques techniques.




Composants électriques

L'interrupteur de marche-arrêt est le modèle
JW-M11RKK de chez NKK, de type SPST (single pole, single throw), donc un interrupteur unipolaire unidirectionnel. Les caractéristiques sont 10 A @ 250 V. AC.

Cet interrupteur est très facile à changer en cas de panne, car il suffit de le déclipper depuis l'intérieur et de débrancher les deux câbles des bornes situées à l'arrière de l'interrupteur.



La prise IEC sur laquelle se branche le cordon d'alimentation est le modèle à filtre antiparasites
SUP-J3G-E de chez Okaya Electric.



Cliquez sur l'icône PDF pour télécharger les caractéristiques.
